硅PU材料在施工過程中常見的若干問題？

1、硅PU資料是否環保型產品?是否有毒，對人體及環境可有害？

答:硅PU運動場所涂料是以硅PU乳液為中心資料科學配方，精心出產的，是真實的水性、環保、無毒的產品，不會對人體和環境發生任何損害。

2、為什么對混凝土根底有標號的要求？

答：硅PU涂料對根底的要求：根底面密實、鞏固和平坦?；炷翗颂栠^低，就會呈現起砂現象，手搓腳磨，混凝土中的黃砂紛繁離家出走，這就不是一個密實鞏固的基面，滿意不了硅PU的施工要求。舉個極端的比如，在海灘上你能施工硅PU涂料嗎？

3、硅PU涂料子在混凝土根底施工要注意哪些？

答：硅PU涂料能夠再混凝土根底上施工，但混凝土根底必須滿意下述條件：

1）混凝土標號不低于C25；

2）平坦度為三米直尺高差不超越三毫米；

3）排水斜度控制在5%到8%；

4）混凝土不能有起砂、空殼和跨邊等質量問題；

5）要依要求預留彈性縫。

4、混凝土根底的彈性縫應怎么斷定？

答：作為球場的混凝土根底不能按修建標準要求的每隔5~6米切一道縫，不然，硅PU涂層會滿長地都是發射性裂縫，極不美觀。一般只需求在正中間切開一條縫即可，如不定心，可在兩頭的球場底線的方位分別切開一條縫。

5、在混凝土根底上施工硅PU，為什么根底必定要酸洗？不酸洗會呈現什么問題？

答：混凝土根底的酸洗和清洗時硅PU涂料施工的中心所在?；炷翉奈⒂^上看并非鐵板一塊，而是有許多毛細孔。酸洗的目的就是講混凝土毛細孔中的雜物及其它一些可能會影響粘接力的雜物等，全部清洗干凈，使混凝土面層呈現出干凈的多微孔基面。這樣硅PU資料便會浸透到毛細孔中去，構成你中有我，我中有你的彼此浸透的粘接，防止涂層的分層和起泡等質量問題的呈現。

若不進行酸洗，涂層起泡、分層現象此伏彼起。嚴峻時整個涂層會像一張毯子相同一掀就起來的了。這是因為榜首層底料未能和混凝土構成真實的粘接，它粘接的不過是混凝土面吸附的灰塵和雜物算了。

6、什么是反射性裂縫？

答：所謂反射性裂縫是一種被動性壓榨性的裂縫。硅PU涂層自身具有必定的拉伸強度，不會裂縫的，但因為根底自下而上因下沉或裂縫所發生的剪切力或彈性是十分強壯的，依附在根底表面上的硅PU涂層的拉伸強度無法接受而被拉斷。呈現這種狀況，對硅PU涂層進行修補是沒有意義的，可遮一時之丑，難消長久之憂，這就是“病容在上面涂層，病根在下面根底”。

7、為什么混凝土上施工的硅PU有時會呈現脫層、起鼓及開裂的現象？

答：呈現這些問題的主要原因有：

1）混凝土根底標號達不到要求或維護不行就施工硅PU;

2) 混凝土根底沒有進行不要的酸洗和清潔；

3）施工時硅PU資猜中石英砂配比量過大；

4）施工時根底含水率過高或涂層未干透就施工下一涂層；

5）混凝土根底裂縫導致硅PU涂層呈現反射性裂縫。

8、為什么在混凝土根底上施工硅PU平坦劑要勝過乳化瀝青？

答：在混凝土根底上咱們主張運用硅PU平坦劑作為整個涂層的底料，而不要運用乳化瀝青。主要原因有：

1）硅PU平坦劑浸透性強，能浸透到混凝土的毛細孔中構成強壯的附著力；

2）硅PU平坦劑有很強的粘接力和固砂功能，能構成一個鞏固的基面；

3）硅PU平坦劑耐候功能耗，老化時間比乳化瀝青長；

4）硅PU平坦劑具有超強的耐水性，即使施工在無防潮層的混凝土根底上也不會有任何問題。

9、為什么有些硅PU涂料總是有刮痕？

答：首要，從施工角度上講，不同的施工人員有不同的施工習氣，施工速度。有些師傅走扒速度太慢，造成倒在場所上的料呈現沙料別離現象，這樣一刮起來，砂是砂，料是料，枯燥后便會呈現一道刮痕。高溫時施工尤為顯著。

其次，從配料上講，增加石英砂量大且目數跨度大，也會呈現刮痕和視覺色差。

第三從資料自身來講，硅PU涂料是十幾種物質混合體，各物料必定要渙散均勻，且各物料含量、目數極配更要科學合理。解決不了刮痕問題的涂料在配方上是由缺點的，有的是出產設備跟不上，底子無法將十幾種物料渙散均勻。

10、硅PU涂料是越稠越好嗎？

答：硅PU涂料并不是越稠越好。稠度大并不表明其固含量成份必定大。事實上，出產時只需求增加幾角線本錢的增稠劑就能使涂料變稠，但并不闡明質量也相應進步。

11、怎樣才干判別硅PU涂料的質量好壞？

答：榜首，要樣板和樣品一同參閱來看。小樣板作能夠做得層次分明，色彩鮮艷一致。但小樣板弄的美麗，并不代表涂料質量必定好。因為涂料的一些缺點在小樣板上很簡單戰勝，但一到大面積施工時就會露出出來，如色澤不純，刮痕顯著等。因而，還要調查非固態的硅PU樣品來終究判別硅PU的好壞。應從以下幾個方面來判別:

1)聞氣味。一般都有淡淡的氨水氣味，但不會刺激性很強，也不會讓人眼鼻有顯著不舒服的感覺。

2）觀其形。好的涂料有較好的流動性，質地細膩均勻，有光可鑒之感。殘次的涂料象豆腐花相同，十分粘稠，乃至料都很難倒出來。好的涂料翻開蓋后，不會有水料別離的現象，而殘次的涂料則有較多量的析水的現象。

3）觀其色。不論什么色彩，色澤必定要均勻，不能有色差，且色澤要有光澤，生動，不板滯。

第二，將硅PU和石英砂及水混合拌和后調查有無沉砂現象。有的話，則闡明涂料在配方上有缺點，它將直接導致施工時涂層的砂料別離從而發生大面積的色差和刮痕。

第三，硅PU的耐水性和粘接力則可將樣板放置與水中浸泡幾天后再調查。好的涂料不會有什么顯著的改變；而殘次的硅PU涂料則會呈現涂層起皺，用手一搓涂層很簡單被搓掉。

12、為什么彈性硅PU完工后彈性作用欠安？

答：彈性硅PU完工后，假如彈性欠安，主要原因有：

1）彈性層施工層數不行，一般至少要施工三層彈性料且至少要有一層粗顆粒彈性料才有彈性作用；

2）彈性層粗細極配不合理，粗顆粒彈性料和細顆粒彈性料的層數分不合理，一般主張如下調配：

三層彈性層——2層粗1層細或1層粗2層細

四層彈性層——2層粗2層細

五層彈性層——2層粗3層細

3）有公司為尋求厚度，少運用彈性層，在彈性猜中參加石英砂；

4）彈性層完成后，其上的密封層做的太厚，也會影響彈性；

5）膠粒的質量欠好也會影響彈性的。

13、硅PU資料和石英砂及水裝備時，為什么石英砂和水的用量不得超越廠家規則的上限？

答：硅PU涂料好比水泥，石英砂好比黃砂，黃砂多，水泥少，混凝土標號就低，石英砂和水的裝備的過多，硅PU涂層會因膠含量低而呈現護砂性削弱、起砂、分層、起鼓和面層水痕等質量問題，所以石英砂的水的增加量要參閱廠家的規則和要求，可根據施工時場所和氣候實踐狀況適當在答應的范圍內調整，不要任意為之。

14、砂子用的越多，越省硅PU資料嗎？

答：錯。砂子用的越多，硅PU料用的也越多。增加相同質量的石英砂時，石英砂的目數越大（即是砂子越細），比表面積越大，需求更多的硅PU資料才干將其包裹住，因而硅PU資料的運用量就越大。

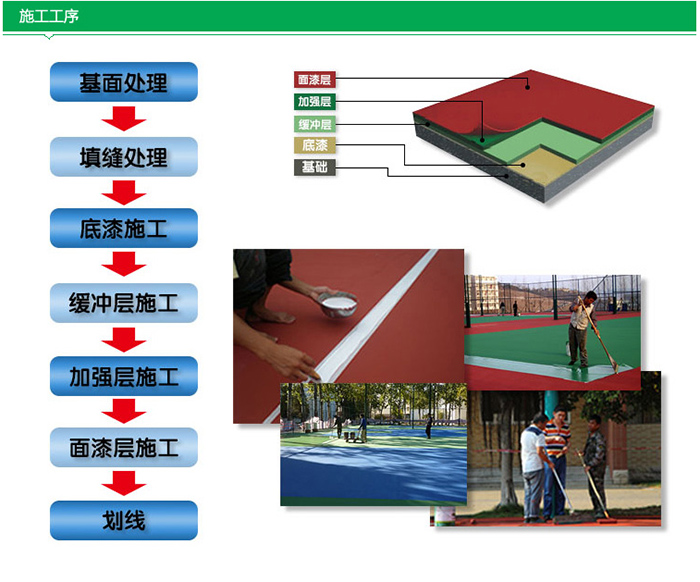

15、硅PU地上體系結構中，對涂料的層數有什么要求？

答：硬地地上體系的涂層數量不少于3層；彈性地上體系中的彈性層一般為不少于三層，不多于十層。

16、瀝青根底是否永遠不會開裂？

答：瀝青混凝土根底也會老化，其老化的一個特征是變脆，一變脆剛性就強，剛性越強越易開裂，這就能夠解說瀝青混凝土根底上的硅PU涂層在運用三五年后會呈現一些裂縫的原因。

17、溫度低于零度時，硅PU是否會凍傷？

答：硅PU涂料是水性產品，必定要做好防凍處理，不行置于零度以下氣候于室外。受過凍的硅PU涂料護砂功能下降，粘接力削弱，同時還有可能引起一些微觀結構上的改變導致刮涂呈現色差。

18、硅PU為什么會有沉砂現象？

答：假如石英砂配砂量合理的話，而呈現沉砂現象就要在硅PU涂料的配方中尋找原因。

19、對石英砂和水有什么要求？

答：硅PU資料的伴侶就是石英砂和水，石英砂要滿意：白度高、顆粒圓潤、粗細均勻并有必定極配但也不行跨度太大。清水指的是干清水。

20、一層涂料的厚度為多少？

答：硅PU是分層施工的，因為結構和功能上的不同，有些涂層要配石英砂，有些則不需求。增加石英砂質量和目數的不同，涂料的厚度也會相應不同。

總的來說，加砂的涂層厚度：0.35~0.4mm之間；不加砂的涂層厚度：0.12~0.15mm之間。

21、為什么白劃線有毛刺虛邊？

答：沒有進行封邊的處理，導致白油浸透構成毛刺虛邊。故貼好膠紙要用同色涂料進行封邊處理。

22、為什么硅PU涂層呈現一些不規則散布的龜裂紋？

答：一般這中狀況歸于根底裂縫的反射性表現，并非硅PU涂層自身看裂。

但也不掃除有些硅PU涂料因為配方不合理或施工時的配料不合理也會導致這中龜裂縫的呈現。

23、硅PU涂料可否有用于輪滑場或許停車場？

答：能夠。

24、施工硅PU不同結構層是對刮扒是否有什么特別要求？

答：因為各層涂料的成分不盡相同，如砂含量的不同，使資料裝備后的密度不同，因而刮涂時的力度也不相同。各結構層對刮扒硬度實踐上刮扒運用和施工師傅的手勢和習氣也有很大的聯系。

25、為什么硅PU涂料一般都是按體積而不是分量來出售和核算用量的呢？

答：國內外廠家簡直都是用體積即加侖數量來報價和主張用量的，簡直不選用分量目標。這是因為不同的硅PU產品，因為配當的不相同，其密度會有較大的不同，這種不同主要是由配方中廉價的粉料決議的。假如選用分量目標核算資料的用量，那么不同產品在用量不同十分大。而選用體積來核算，則不同不會太大，這樣不同硅PU產品在用量上具有可比性。

26、涂層刮涂采納正交方法施工好嗎？

答：涂層采納正交方法刮涂是科學合理的，它能使整個涂層結構更平坦，戰勝單方向刮涂的缺點。
